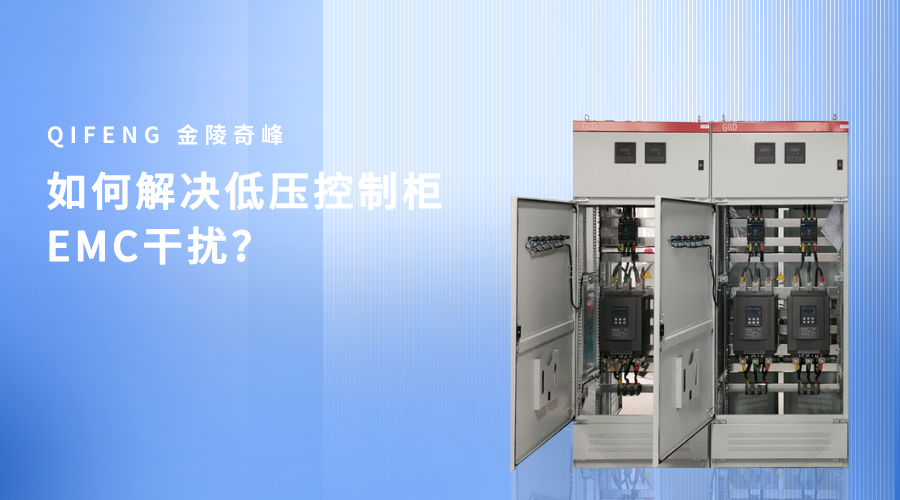

在現代工業自動化中,低壓控制柜作為電氣控制系統的組成部分,被應用于各類設備和系統的控制與保護。然而,由于低壓控制柜內部設備的復雜性及其與外部環境的互動,電磁兼容性(EMC)時常出現問題,導致設備運行不穩定、干擾報警,以及頻繁的故障停機。下面跟隨奇峰小編一起了解如何解決低壓控制柜EMC干擾?
如何解決低壓控制柜EMC干擾:
一、EMC干擾的類型
1.輻射干擾
由控制柜內的高頻信號輻射到外部環境,造成其他設備的誤動作。
2.傳導干擾
通過電源線、信號線等傳 導至其他設備,影響其正常工作。
3.靜電干擾
靜電的積聚和放電會對控制柜內的電子元件造成影響,導致信號失真。
二、降低EMC干擾的措施
1.合理布線
在低壓控制柜內的布線過程中,應盡量減少信號線與電源線的平行走線,需要時采用交替走線的方式。此外,盡量將高頻信號線與低頻信號線分開,提升信號的完整性。
2.屏蔽設計
對于易受干擾的信號線、控制線等,應使用屏蔽線纜,屏蔽材料可以有效減少外部電磁波的影響。同時,控制柜本體亦可使用金屬材料進行整體屏蔽,防止內部電磁波的輻射。
3.濾波器應用
在電源輸入端加裝濾波器,可以有效阻隔高頻干擾信號,從而提升系統的抗干擾能力。同樣,對于信號輸入輸出也可以加入濾波器,確保信號的質量。
3.地線設計
合理設置接地系統是降低EMC干擾的關鍵。所有設備應有良好的接地連接,形成統一的接地體系,避免接地回路的干擾。同時,地線的選擇應注意盡量縮短長度,減少電阻和電感。
4.電磁隔離
對于高頻設備和敏感設備之間,建議采用電磁隔離措施,例如光電隔離器,以避免相互干擾。
5.環境優化
在設計和布置低壓控制柜時,也應考慮周圍環境的影響。例如,盡量避免將控制柜置于電動機、變頻器等高頻設備附近,以減少干擾源。
三、定期檢測與維護
除了以上措施,需要定期對低壓控制柜進行EMC干擾檢測和維護。通過使用電磁兼容測試設備,檢測控制柜的輻射和傳導情況,及時發現并解決干擾問題。同時,通過維護保養,確保設備的正常運轉,減少因設備老化帶來的干擾。
