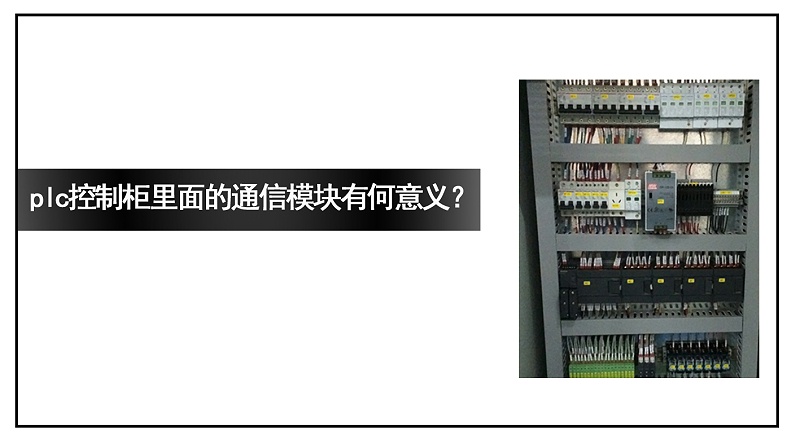

PLC控制柜可進行機器設備自動化技術和全過程機械自動化，完成完善的互聯網作用，特性平穩、可拓展、抗干擾性強等特性，是工業化的關鍵和生命。客戶能夠依據本身要求設計方案PLC控制柜、變頻柜等，并可配搭工業觸摸屏觸摸顯示屏，做到簡單實際操作的目地。今天我們來了解plc控制柜里面的通信模塊有何意義？

原理：當可編程邏輯控制器資金投入運作后，其工作中全過程一般分成三個環節，即輸入取樣、用戶程序實行和輸出更新三個環節。進行所述三個環節稱之為一個掃描儀周期時間。在全部運作期內，可編程邏輯控制器的CPU以一定的掃描儀速率反復實行所述三個環節。

1.輸入取樣環節

在輸入取樣環節，可編程邏輯控制器以掃描儀方法先后地讀取全部輸入情況和數據信息，并將他們存進I/O映象區中的相對的模塊內。輸入取樣完畢后，轉到用戶程序實行和輸出更新環節。在這里兩個階段中，即便 輸入情況和數據信息產生變化，I/O映象區中的相對模塊的情況和數據信息也始終不變。因而，假如輸入是差分信號，則該差分信號的總寬務必超過一個掃描儀周期時間，才可以確保在一切狀況下，該輸入均能被讀取。

2、用戶程序實行環節

在用戶程序實行環節，可編程邏輯控制器一直按自上而下的次序先后地掃描儀用戶程序(梯形圖)。在掃描儀每一條梯形圖時，又一直先掃描儀梯形圖左側的由各接觸點組成的操縱路線，并按先左后右、先弄之后的次序對由接觸點組成的操縱路線開展或運算，隨后依據或運算的結果，更新該邏輯性電磁線圈在系統軟件RAM儲存區中相匹配位的情況；或是更新該輸出電磁線圈在I/O映象區中相匹配位的情況；或是明確是不是要實行該梯形圖所要求的特別作用命令。

在用戶程序實行全過程中，僅有輸入點在I/O映象區域內的情況和數據信息不容易產生變化，而別的輸出點和軟設備在I/O映象區或系統軟件RAM儲存區域內的情況和數據信息都是有很有可能產生變化，并且排在上面的梯形圖，其程序運行結果會對排在下面的但凡采用這種電磁線圈或數據信息的梯形圖起功效；反過來，排在下面的梯形圖，其被更新的邏輯性電磁線圈的情況或數據信息只有到下一個掃描儀周期時間才可以對排到其上邊的程序流程起功效。

在程序運行的全過程中假如應用馬上I/O命令則能夠直接存取I/O點。即應用I/O命令得話，輸入全過程影像存儲器的值不容易被升級，程序流程立即從I/O控制模塊賦值，輸出全過程影像存儲器會被馬上升級，這跟馬上輸入一些差別。

3.輸出更新環節

當掃描儀用戶程序完畢后，可編程邏輯控制器就進到輸出更新環節。在這段時間，CPU依照I/O映象區域內相匹配的情況和數據信息更新全部的輸出鎖存電源電路，再經輸出電源電路驅動器相對的外接設備。這時候，才算是可編程邏輯控制器的真實輸出。
