控制柜是設備的控制中心，一般對著地面稱為電氣控制柜，而非地面的、較小的、一般稱為控制箱或電控箱。大部分控制元件安裝在機柜中。江蘇金陵奇峰是南京電氣控制柜生產廠家，11年專注生產配套客戶1000多家。今天我們來帶大家了解電氣控制柜中電氣元件布局要點。

電氣控制柜內布置好電氣元件有以下幾個要點：

（1）部件散熱問題

很多電器元件往往是大功率的，發熱比較大，所以需要在封閉的空間做好散熱工作。從熱力學知識來看，熱空氣上升，冷氣下沉，因此在電器元件布置時需充分考慮將發熱量大的元器件布置在電氣控制柜上方，將發熱量小的元器件布局在電氣控制柜的下方。

元件的工作溫度與環境溫度相等，所以在炎熱的夏季，一些工廠的室溫可達到三十度以上、四十度以上，再加上元件本身的發熱，如果在密閉空間中發熱量不能有效排出，會增加設備燒毀的危險，因此在電氣控制柜內增加通風是一個好的選擇。

好的通風效果要充分考慮柜體內的發熱源、風流通道等因素，要做到進氣口和出風口之間的空氣在機柜內充分流動，讓柜內的熱風充分帶走。

一般的做法是在電氣控制柜上方放一個出風口，進風口在電氣控制柜的對側下面。

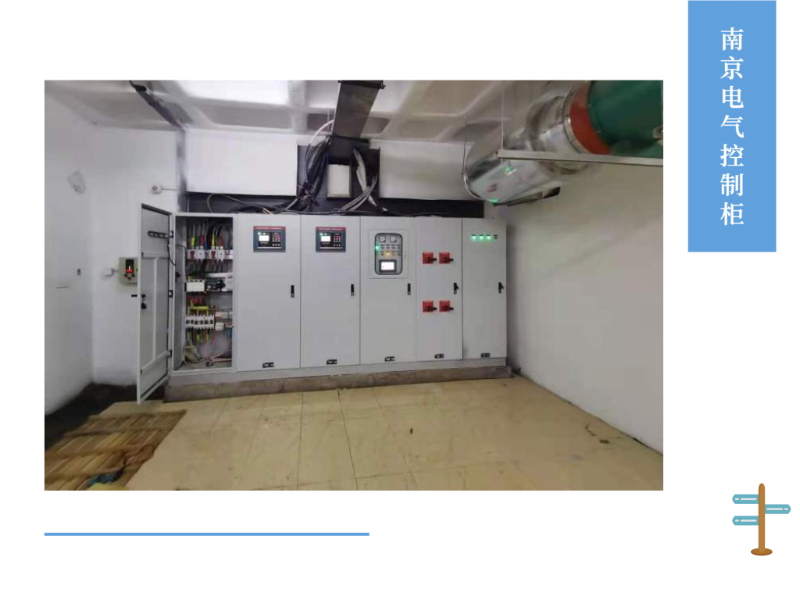

機柜布置

（2）機柜內布置方便

電器元件的數量是根據材料清單確定的，而電器元件的布置位置應充分參照電氣原理圖的接線關系。好的布線應遵循就近原則，能減少導線的接線數量和長度，降低故障的概率。

機柜布置參考

比如，在斷路器下方可放置接觸器，而斷路器的出線端往往直接與該接觸器的進線端相連。

（3）功率電路和控制電路分離

電氣控制柜中往往同時有強電和弱電，當強電混和弱電混在一起時，往往容易造成弱電信號易受干擾，嚴重時可能導致設備誤操作或故障。

在電氣布局設計中，電氣工程師應該充分考慮到這一點，以減少電氣線路與控制回路相混合的可能性。

當主回路和控制回路混合不可避免時，需要對控制回路進行屏蔽。

（4）便于人員操作

裝備設計中要充分考慮到以人為本，元件布局也要考慮在內。對需要經常操作的電氣元件，應將其放置于便于操作的位置。有一些因素需要考慮。方便人員操作位于顯眼的地方不會有接觸危險。

（5）柜內照明及限位開關

有可能設備放置在較差的照明位置，此時對柜內照明就變得相對重要。另外，如果設備內部有需要仔細觀察的地方，在設計上也要充分考慮增加照明的重要性。

在設計時，應充分考慮對機柜內部電控裝置進行保護的同時讓操作者的人身防護。為了防止設備在正常運行時，電氣控制柜未關好或人員打開電氣控制柜有觸電的危險，有需要在設計中增加防護限制開關。

電氣控制柜上可安裝門限開關，當門打開時，設備停止工作，甚至切斷電源等。

（6）調試插座

插頭是一種在功能上不能缺少的部件，而對工程師來說卻很重要。假如在設計中沒有安裝插座，這對調試工程師來說是一種痛苦。三孔插座另外，該插座還可作為臨時、備用電源，以備不時之需。

（7）通道入口預留

設計出線進出線孔是電氣控制柜工程師要考慮的問題。合適的開孔處要結合現場電源的輸入情況和現場負載的出線情況。

選擇合適的鎖緊頭進出線孔是讓柜內密封性能。

有的控制臺底部沒有封堵，此時要充分考慮小動物(老鼠)跑進來所帶來的危險。

電氣控制柜底部增加網狀擋板是個不錯的選擇。

電控布局分箱內和柜外布置兩種。箱體散熱的關鍵是使箱內空氣流動符合熱力學規律。機柜內部布置既要考慮美觀性，又要考慮接線的合理性。使用方便，人身防護是基礎。當主回路與控制回路混合時，需要對控制回路信號線加屏蔽。
