教你怎樣讓PLC控制柜接線更加美觀

返回列表 來源: 金陵奇峰 發布日期: 2022.08.08

PLC控制柜是現代工業的核心和靈魂,具有設備自動化和工藝自動化控制、網絡功能完善、性能穩定、可擴展、抗干擾強等特點。可根據用戶需求量身設計PLC控制柜、變頻柜等,滿足用戶要求,并可搭配人機界面觸摸屏,達到操作方便的目的。今天奇峰PLC控制柜廠家教你怎樣讓PLC控制柜接線更加美觀。

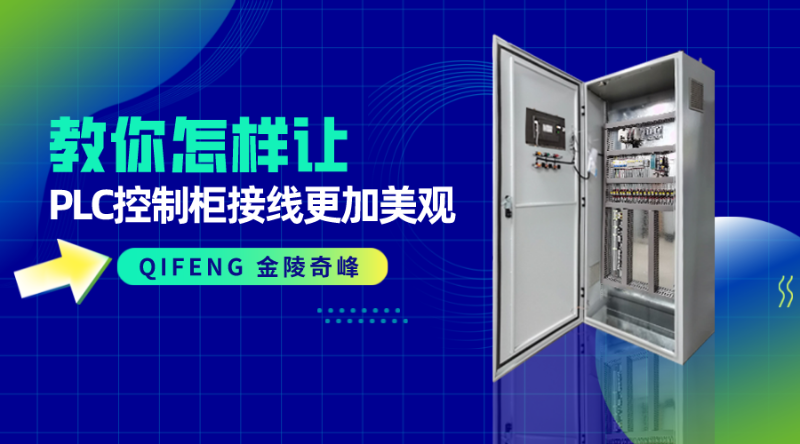

教你怎樣讓PLC控制柜接線更加美觀

在設計安裝可編程PLC當控制器的電氣控制柜要根據各種要求確定柜內所有電器的位置。充分考慮冷卻通道和輸入輸出線的防護性和方便性。還有三相或單相電源線PLC控制線。塑料線槽、安裝導軌、各種傳感器的輸入端子等。電力線和PLC的引入線和輸出線,根據被控負載的大小,選擇有一定余量的五芯或四芯橡膠導體電纜。

PLC控制柜中PLC安裝線可以是BVR為0.5 ~ 0.75 mm2.銅芯軟塑料線。PLc輸入、輸出和DC功率以不同的顏色分開。

比如日本三菱plc中,X代表輸入,Y德國西門子以I為輸入代表輸出,O作為輸出。

所有PLC的 24v采用紅色BVR0.75線,GND采用黑色BVR線,PLC藍黃雙色接地PE線。所有輸入線都是一種顏色BVR根據自己的喜好選擇線條和顏色,不要與其他使用過的顏色重復。使用屏蔽線輸入溫度傳感器和各種編碼器的輸入線。PLC輸出線按同色。所有PLC安裝線路的專用塑銅接頭需要壓接線路接頭。對特別銅塑接頭的顏色沒有嚴格的要求。

PLC控制柜內的所有連接均采用管道打碼機PLC電路圖上的編號和總電路圖的要求,標有不同直徑的梅花管,一一對應,便于搜索和維護。

從PLC對于控制繼電器到輸出端子的安裝導軌,可根據輸出點選擇單層或雙層端子排。注意點對點連接。切斷多余的電線,做一個新的頭。塑料線槽的尺寸應根據PLC控制柜控制的繼電器數量(即安裝BVR合理選擇導線數量。線槽應水平垂直,并用鉚釘固定。

注意將PLC輸入輸出接線與電氣設備輸入輸出接線分開。PLC控制柜的安裝位置應盡可能遠離干擾源,并應連接特別的接地保護。為避免電力線對PLC一定容量的隔離變壓器應安裝在電氣柜內。
