智能化系統是電力網發展趨勢，伴隨著有關標準規范的不斷完善與執行，智能化變電器 站新項目的占比也在持續提升 。在智能變電站的基本建設全過程中，戶外柜被普遍選用。智能化控制箱選用室外安裝的方法，能夠降低電纜線和光纜電纜的消耗量，減少長電纜線產生的影響，另外能夠減少控制室的占地，以便老網站的智能化系統更新改造。此外，因?yàn)閼敉夤窳⒓雌芈对诳諝庵校瑸榱烁玫卮_保柜里安裝設備的軟件環境，對戶外柜的防水等級及自然環境操縱明確提出了很高的規定。

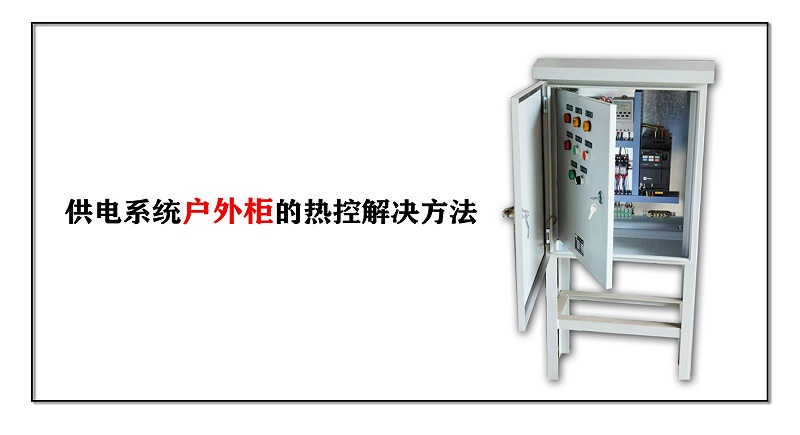

下邊討論一下供電系統戶外柜的熱控解決方法。關鍵分成2個層面：環境濕度的控制、溫度的控制。

一、環境濕度的控制

環境濕度控制針對一般的電子器件設備而言，空氣濕度在30％～80％較為適合，當空氣濕度超出80％時，便會對電子器件武器裝備導致負面影響：使絕緣層材料特性減少、使金屬材料元器件生銹、發霉等。當環境濕度進一步提升，在一定的標準下，會在設備表面產生精華露，比較嚴重危害設備的一切正常運作。

01、凝露的基本要素“結露”就是指柜身內腔或設備表面溫度降低到漏點溫度下列時，表面會產生 水滴凝固狀況。這一狀況稱作結露。結露產生是否在于柜里自然環境溫度、設備表面溫度、空氣濕度。

在一定的溫度標準下，空氣中的空氣濕度越高，結露的溫度越發貼近環境質量溫度，結露就越非常容易產生。

02、去濕的方法去濕方法一般有二種：一是根據提升 自然環境溫度，在水蒸汽成分不會改變的狀況下 減少空氣濕度；二是根據抽濕機等設備，提取空氣中的水蒸汽，立即減少水蒸汽的成分，這時規定柜身體外界徹底防護，沒有室內通風。

針對供電系統戶外柜，一般選用加溫去濕的方法，就可以達到柜里設備的運 行規定：根據溫濕度控制器操縱電加熱器做到去濕的目地。

因?yàn)楣窭镫娮悠骷O(shè)備在運作全過程中會發燙，設備自身的溫度高過柜里自然環境溫度，不容易在設備表面產生凝露。并且柜里溫度高過柜外自然環境溫度，在柜身內腔也不會產生凝露。

注：設備在投用前的工程施工全過程中，因?yàn)樵O(shè)備沒有運作，假如電纜線進口處沒有堵漏，纜溝內的寒濕氣體進到屏柜內部，很有可能會在屏柜內腔及其設備表面產生精華露。

二、溫度的控制

1、戶外柜發熱量

戶外柜一般安裝在戶外開關廠，立即應對太陽的直射，另外因?yàn)楣窭镌O(shè)備在運作全過程中釋放出來發熱量，要是沒有適度的排熱減溫對策，柜里溫度將遠超自然環境溫度，可能危害設備的一切正常運作，加速電子器件的脆化，減少設備的使用期限。

戶外柜內部的發熱量分成兩一部分：機柜外傳到機柜內的發熱量、機柜內電子器件發熱量。

01、太陽輻射量機柜外傳到機柜內的發熱量來自于太陽輻射量，如下圖所顯示。

02、內部發燙戶外柜內部發熱量與安裝的電子器件的種類相關：

變電器、軟啟動器、控制器、伺服放大器、工控電腦發熱量：輸出功率 1KW約30~50W發熱量（視負荷而定，分為離心風機泵類負荷和機械負荷）；

PLC、空氣開關、交流接觸器等電子器件的發熱量：輸出功率1KW約10~20W發熱量；

一般網絡服務器發熱量：約160～300W；UPS發熱量：輸出功率的30%；

其他：假如機柜密封性特性不佳，很有可能會造成外界的暖空氣傳到機柜內， 而這一部分的發熱量關鍵與氣體的水流量與溫度相關。

2、溫度操縱從現階段的工程項目運用看來，關鍵選用散熱風扇、換熱器排熱二種方法。

這兩種方法中的溫度控制設備也不具有致冷作用，溫度操縱的范疇在于外界的自然環境溫度。假如設備對溫度的規定較為高，考慮到選用空調不制冷的方法。除溫度、環境濕度外，電子器件設備的運作還遭受沙塵、煙塵、耐腐蝕等外界標準的危害。在具體的運用中，選用哪種排熱方法視工程項目詳細情況而定。

注：下面中的計算方法根據標準大氣壓的狀況，假如戶外柜的安裝地址海拔高度較高，氣體較為較稀，請適度擴大溫度控制設備的排熱輸出功率。

3、換熱器排熱

換熱器是一種可運用當然蓄冷的溫度控制設備，在自然環境溫度不高、機柜內外存 在很大溫度差的狀況下，應用換熱器能夠得到優良的排熱實際效果，而且電磁能耗費較低。柜里的暖空氣和柜外的強冷空氣各自根據由雙層箔片交疊累加產生的2組互相防護的通道開展合理的熱交換器，進而為機柜在密封性的標準下出示一個可控性的溫度自然環境，維護柜里設備的一切正常運作。一般狀況下，根據挑選適合的換熱器的傳熱輸出功率，能夠?qū)⒐裆韮?nèi)外的溫度差操縱在10℃之內。

注：當戶外柜柜內安裝的設備較多時，為了更好地確保換熱器的工作效能，需要柜里有效的排熱通道。
