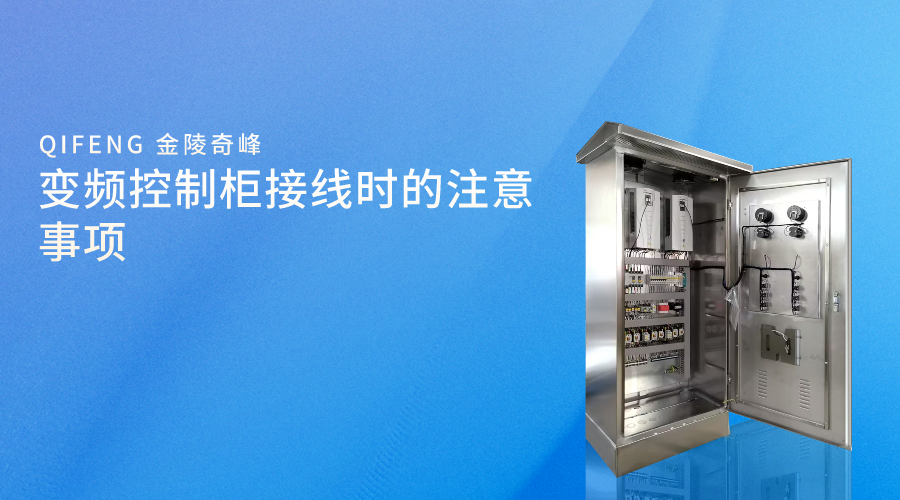

變頻控制柜是工業自動化控制系統中不可缺少的組成部分，用于調節設備的工作頻率，減少能源損耗，能夠平穩啟動設備和減少設備直接啟動時產生的大電流對電機的損害，其接線工作對整個系統的穩定性和防護性是需要的。下面跟隨奇峰小編一起了解變頻控制柜接線時的注意事項。

變頻控制柜接線時的注意事項：

1. 準備工作

在開始接線之前，需要詳細了解變頻控制柜的電氣原理圖和接線圖，明確各部分的功能和連接方法，保證工作現場的防護，準備好需要的工具和材料，如電纜、接線端子、螺絲刀、萬用表等。

2. 電纜的選擇與處理

選擇合適的電纜對變頻控制柜的性能和時間是需要的，根據實際需要選擇電纜的規格和型號，如單股或多股電線、屏蔽線或非屏蔽線等，電纜應無破損和老化現象，絕緣層應完好。處理電纜時，應確保電纜的彎曲半徑符合標準，以避免過度彎曲而可能造成線芯損壞。

3. 接線端子接線

接線端子是變頻控制柜中連接電纜的部件。在接線過程中，要確保電纜與端子排連接牢固，無松動現象。同一個接線端子上不應有過多的連接，以避免接觸不良或過熱。

4. 屏蔽線的接地

在變頻控制柜中，屏蔽線是減少電磁干擾的手段。為充分發揮屏蔽效果，屏蔽線應可靠地接地。接地方式可根據實際情況采用單端接地或雙端接地，需要保證接地點牢固可靠。

5. 保護接地

為了保證操作人員的防護和設備的穩定運行，變頻控制柜的外殼應接地，即保護接地。接地線應為專用接地線，確保連接牢固。應定期檢查接地線的完整性，如有損壞應及時更換。

6. 調試和測試

變頻控制柜接線完畢后，應進行調試和測試。檢查每個電機和傳感器的運行狀態，確保其工作正常。同時進行高速運轉、低速運轉、正反轉等各種工況下的性能測試，驗證接線是否牢固可靠。如有問題，及時檢查并糾正接線。
